Укладка и наклейка рулонных материалов допускаются только после окончания всех строительных работ на покрытии:

— укладки переходных деталей у стен, деформационных швов, шахт, люков и у труб различного назначения;

— устройства штраб и заделки в них деревянных реек и колодок для крепления рулонных ковров;

— подготовки гнезд у водоприемных воронок;

— проверки правильности устройства и подготовки плоскостей основания, ендов и всех мест примыканий.

Готовое основание под кровлю принимается заказчиком; при этом составляется акт о приемке скрытых работ.

При уклоне крыши менее 15% полотнища рулонных материалов раскатывают и наклеивают на основную плоскость покрытия перпендикулярно направлению стока воды, а при уклоне более 15% — по стоку воды. На крышах с уклоном 2,5% и более величина нахлестки рулонных полотнищ должна составлять:

— по ширине — во внутренних слоях 70 мм, в наружном слое 100 мм;

— по длине — во всех слоях не менее 100 мм.

На плоских покрытиях с уклоном менее 2,5% величина нахлестки полотнищ во всех слоях принимается не менее 100 мм как по длине, так и по ширине. Нахлестка в стыках полотнищ наружного слоя выполняется по направлению господствующих ветров.

На основные скаты покрытий с уклоном не более 25% рулонные материалы наклеивают только мастикой; при большем уклоне покрытия полотнища на основании кроме наклейки закрепляют еще гвоздями с шайбами.

Каждый последующий слой рулонного ковра наклеивают после проверки и приемки нижеуложецного слоя. Однако при выполнении кровельных работ на значительных площадях бригадами специализированных организаций и при наличии постоянного технического контроля допускается наклейка одновременно всех слоев рулонного ковра — без промежуточной приемки каждого слоя.

Для кровель с уклоном менее 2,5% следует применять, как правило, биологически стойкие материалы.

Подготовленный рулонный материал предварительно примеряют по месту укладки, раскатывая насухо.

При укладке и наклейке рулонного ковра вручную горячую мастику наносят на поверхность основания или нижележащего наклеенного полотнища черпаком либо механизированным способом из сопла с последующим разравниванием зубчатым гребком. Допускается также нанесение ровного слоя мастики кровельными щетками на всю ширину полотнища и на длину не более 500 мм.

Горячие битумные мастики при использовании должны иметь температуру не ниже 160 ^oС, битумно-резиновые — не ниже 160 — 180 ^oС, дегтевые и гудрокамовые не ниже 130 ^oС.

Для приклеиваемого слоя на 1 м² полотнища расходуется до 2 кг горячей мастики.

Холодные битумные, битумно-резиновые и гудрокамовые мастики наносятся на поверхность стяжки, выполняемой из цементно-песчаного раствора. Во время  укладки при температуре ниже 5 ^oС мастику подогревают до 70 ^oС. Перед использованием мастику перемешивают до приобретения ею необходимой степени удобоукладываемости. Каждый последующий слой рулонного материала на холодной мастике наклеивают не ранее чем через 24 ч. Для приклеиваемого слоя на 1 м² расходуется 0,8 кг холодной мастики.

Вслед за наклейкой горячей или холодной мастикой кромки рулонного полотнища тщательно прошпаклевывают, а затем прикатывают дифференциальным катком, оборудованным подогревающим устройством.

Если полотнища сопрягаются «в вилку», то до начала укладки рулонного ковра на плоскости ската оклеивают ендовы, воронки водостоков, карнизные свесы и другие детали покрытия (крыши).

При двухслойной рулонной кровле полотнища укладывают и наклеивают в следующем порядке:

— сначала пропитанный мастикой слой стеклоткани и два слоя рулонного материала размером 1Х1 мм на фланцах сливных патрубков и примыкающих к ним зонах в ендовах;

— затем первый — четвертый слои рулонного ковра в ендовах;

— далее первый (дополнительный) слой на всех примыканиях;

— первый слой рулонного ковра на плоскости ската;

— пятый слой в ендовах;

— второй (первый основной) слой на всех примыканиях;

— второй слой рулонного ковра на плоскости ската и третий (второй основной) слой на всех примыканиях.

Трехслойный рулонный ковер укладывают и наклеивают в такой последовательности: — — сначала пропитанный мастикой слой стеклоткани и два слоя рулонного материала размером 1Х1 мм на фланцах сливных патрубков и примыкающих к ним зонах в ендовах;

— затем первый-третий слои рулонного материала в ендовах;

— далее первый (дополнительный) слой на всех примыканиях;

— первый слой рулонного ковра на плоскости ската;

— четвертый слой в ендовах;

— второй (первый основной) слой на всех примыканиях;

— втopой слой рулонного ковра на плоскости ската;

— пятый слой в ендовах;

— третий (второй основной) слой на всех примыканиях;

— третий слой рулонного ковра на плоскости ската и четвертый (третий основной) слой на всех примыканиях.

При сопряжении рулонных полотнищ на примыканиях внахлестку вначале наклеивают все слои рулонного ковра на скатах, а потом на примыканиях.

Перед оклейкой ложа в  е н д о в е сливной патрубок водоприемной воронки устанавливают на мастике так, чтобы фланец лежал на месте плотно, без покачивания. На фланец и примыкающую к нему панель наклеил вают слой стеклоткани размером 1Х1 м, пропитанный мастикой, и два дополнительных слоя рулонного материала такого же размера. После этого в ендове наклеивают все слои рулонного материала.

В рулонном ковре, наклеенном над сливным патрубком, по центру вырезают отверстие диаметром, равным патрубку приемной решетки или прижимного фланца. На ковер вокруг отверстия наносят мастику изол, укладывают приемную решетку или прижимной фланец и крепят глухими гайками.

Наклейку рулонных полотнищ в ендове в продольном направлении начинают от водоприемной воронки и ведут к водоразделу. Заготовленное полотнище насухо примеряют по месту и после подгонки половину его отгибают вдоль оси ендовы. На отогнутую половину полотнища и основание наносят мастику. Смазанную мастикой половину полотнища отгибают на основание и тщательно притирают к нему от середины к краям. При этом воздух из-под полотнища выдавливают наружу, предотвращая образование пузырей. Если при притирке все же появится воздушный пузырь, его прокалывают шилом и медленно обжимают до появления мастики из места прокола. Выступившей за края полотнища мастикой пришпаклевывают кромки. Таким образом наклеивают вторую половину полотнища, но отгибают ее на уже приклеенную часть.

При оклейке ендовы рулонным материалом в поперечном направлении длину полотнищ определяют в зависимости от места их нахлестки с полотнищами, наклеиваемыми на скатах. Направление укладки остается прежним. Заготовленное полотнище примеряют по месту и после подгонки скатывают в рулон с обоих концов к середине. Затем рулон,,наложив на панель серединой по центру ендовы, раскатывают с одного конца, нанося при этом мастику узкими полосами на основание и внутреннюю сторону полотнища. Одновременно концы полотнища накатывают на мастику и притирают их к основанию. Аналогично наклеивают вторую половину полотнища и прошпаклевывают его. С воздушными пузырями поступают так же, как описано выше.

С к а т ы, примыкающие к парапетам, стенам, деформационным швам, бортам фонарей и другим вертикальым выступам на покрытии (крыше), оклеивают полотнищами длиной 2 м. В ветреную погоду скаты покрывают полотнищами длиной 1,5 м. Предварительно полотнища примеряют по месту и складывают пополам вдоль линии примыкания. Затем на подлежащую оклейке вертикальную поверхность и на верхнюю, продольную половину рулонного полотнища щеткой наносят мастику. Смазанное полотнище берут за углы, прикладывают к заделанной в стене рейке и прижимают вдоль верхней кромки. Далее полотнище прижимают к стене и тщательно приглаживают от середины сверху вниз и в стороны. Выступивший за края полотнища мастикой прошпаклевывают кромки. Примерно так же наклеивают нижнюю продольную половину полотнища, но ее перед нанесением мастики отгибают кверху на наклеенную часть. Мастикой одновременно смазывают нижнюю половину полотнища, наклонный бортик и горизонтальную плоскость ската. Смазанное полотнище отгибают вниз и укладывают на плоскость основания. При этом полотнище на стене, переходном наклонном бортике и на основании тщательно обжимают и прошпаклевывают выступившей мастикой. Так же наклеивают на вертикальные стенки остальные полотнища рулонного ковра. После наклейки всех слоев место примыкания закрывают металлическим фартуком (картины фартука соединяют с перекрытием на 100 — 150 мм), крепят его гвоздями и заделывают щель над рейкой цементно-песчаным раствором. Полотнища наружного слоя и картины фартука должны быть уложены навстречу направлению господствующих в районе,строительства ветров.

На рис. 14 приведен один из вариантов укладки и наклейки рулонного ковра на  к а р н и з е   п о к р ы т и я   с неорганизованным водосбросом.

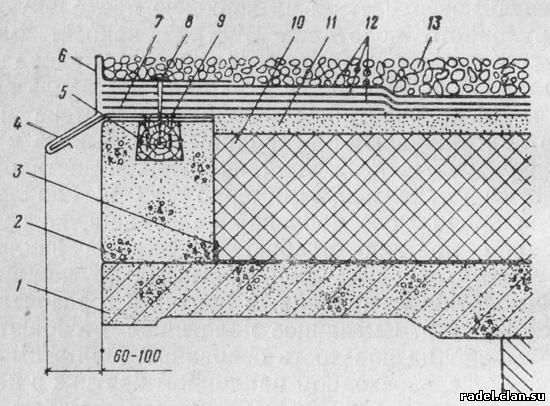

Рис. 14. Укладка и наклейка рулонного ковра на покрытие с неорганизованным водосбросом

1 — несущая плита; 2 — карнизный блок; 3 — пароизоляционный слой; 4 — костыль 4Х50 мм; 5 — антисептированная березовая пробка 50Х70Х70 мм (через 150 мм); 6 — фартук из оцинкованной стали толщиной 0,6 мм; 7 — дополнительное рулонное полотнище; 8 — шуруп 5Х40 мм с полукруглой головкой; 9 — шуруп 4Х30 мм с потайной головкой; 10 — теплоизоляционный слой: 11 — стяжка; 12 — рулонный кровельный ковер; 13 — защитный слой из гравия

Костыли 4 крепят шурупами, а не гвоздями. Наклеив дополнительное полотнище 7, остальные слои рулонного ковра 12 хорошо приклеивают и укатывают катком. Чтобы не завернуть шуруп мимо пробки, до установки костылей на стене делают меловые риски, указывающие расположение пробок 5. Для предохранения от повреждений рулонный ковер защищают фартуком 6 из оцинкованной стали, который своей сливной кромкой должен плотно охватывать концы костылей. Горизонтальный отворот фартука укладывают на мастике и крепят шурупами вместе с рулонным ковром. Далее, на ковер наносят слой мастики и рассыпают по ней мелкий гравий, образуя защитный слой кровли.

Для оклейки к о н и ч е с к и х   в ы с т у п о в   различны деталей покрытия (крыши) заготовляют полотнища по выкройке, приведенной на рис. 15.

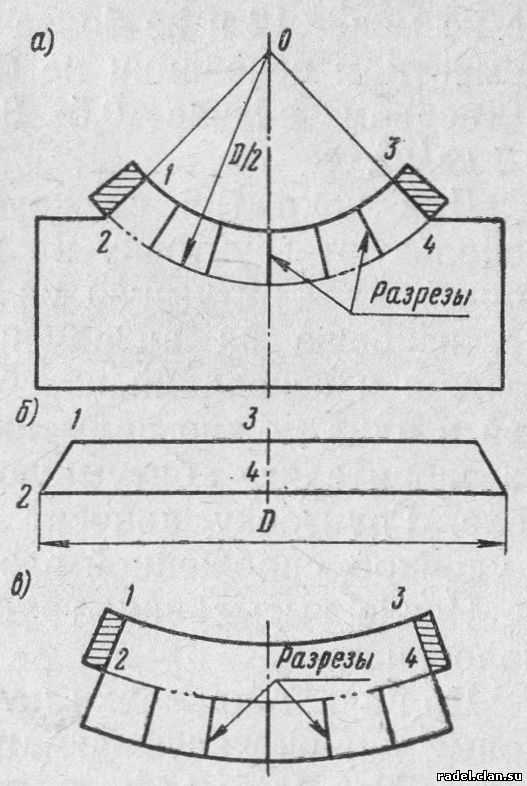

Рис. 15. Покрытие конического выступа основания шахты, стойки и других элементов

а и в — заготовки полотнищ для укладки на коническом выступе (на 1/4 его части) и на плоскости (заштрихованные края-кромки для образования нахлесток при сопряжении полотнищ во время укладки; величина нахлестки определяется по месту); б — сечение конического выступа с диаметром D у основания; 1—4 — точки для построения заготовки

Вначале наклеивают полотнища, выкроенные по рис. 15,а, причем трапецеидальные «языки» располагают на коническом выступ а остальную часть полотнища — на основании кровли. Второй слой выполняют из полотнищ, заготовленных по рис. 15,б. Верхние части этих полотнищ должны перекрывать ранее наклеенные «языки» на конической части. «Языки» же полотнищ второго слоя наклеивают на основание кровли, тщательно обжимают руками в рукавицах все слои наклеиваемого материала и прошпаклевывают кромки выступившей мастикой.

Перед наклейкой рулонного ковра на скатах покрытия основание очищают от строительного мусора, просушивают и обеспыливают. Сильно запыленные участки покрытия большой площади рекомендуется обдувать сжатым воздухом, подаваемым с наветренной стороны по резиновому шлангу от компрессора. С небольших крыш можно сметать пыль метлами.

Влажные основания сушат естественным путем. Если необходимо ускорить этот процесс, для сушки применяют переносные калориферы или огневые воздухоподогреватели ОВЖТ-50, работающие на жидком топливе. На поверхность, подлежащую сушке, укладывают кирпичи на ребро, а по ним — листы сухой штукатурки или какой-либо другой материал, например фанеру, древесноволокнистые плиты, рулонные полотнища и т. п. В образовавшуюся под таким укрытием полость подают подогретый воздух до тех пор, пока основание не высохнет. Степень просушки поверхности основания проверяют пробной наклейкой рулонного полотнища площадью около 1 м² горячей мастикой. После затвердевания мастики полотнище отрывают; если при этом мастика не отстает от основания, а разрывы происходят по картону, то основание считают сухим. Проверка влажности основания обязательна при выполнении работ после росы, тумана н других атмосферных осадков.

Очищенное и просушенное основание под рулонную кровлю должно быть покрыто холодной грунтовкой. Огрунтовку производят, как правило, по свежеуложенной цементной стяжке (в процессе схватывания цемента). Если это не было сделано, огрунтовывают отвердевшее основание. Время нанесения грунтовки определяет построечная лаборатория. Время высыхания должно составлять: грунтовок на свежеуложенной цементной стяжке не менее 12 и не более 48 ч; грунтовок на созревшем цементном основании не более 10 ч. Расход грунтовки в первом случае 0,5 — 0,7 кг/м², во втором — окол 0,2 кг/м².

Для покрытия свежеуложенной цементной стяжки используют грунтовку на медленно испаряющихся растворителях — битумную на соляровом масле или керосине, пековую на антраценовом масле. Для созревше стяжки и оснований из сборных железобетонных панелей и плит можно применять грунтовку на легколетучих растворителях — битумную на бензине, пековую на бензоле. Грунтовку наносят на основание краскопультом с удочкой, снабженной разбрызгивающим наконечником.

После высыхания грунтовки наклеивают рулонные полотнища.

До начала наклейки натянутым шнуром отбивают меловые линии, указывающие расположение полотнищ на скате. Первую меловую линию наносят от фронтона на расстоянии, равном полуторной ширине рулона за вычетом величины внутренней нахлестки. Вторую и все последующие линии отбивают через промежутки, равные ширине рулона за вычетом величины нахлестки, принятой для наружного слоя.

Для примерки рулон раскатывают вдоль меловой линии на 3 — 5 м, устанавливая при этом правильное направление раскатки; затем его снова скатывают.

Правильность направления раскатываемого рулона во многом зависит от умелой наклейки его конца, которую выполняют вслед за примеркой. Приклеиваемый конец полотнища отгибают в направлении раскатки на 0,5 м, после чего на отогнутый край и на основание покрытия щеткой наносят мастику. Мастику следует наносить ровным слоем, без пропусков. Намазанный конец полотнища укладывают на основание и притирают в направлении от середины к боковым кромкам. Кромки пришпаклевывают выступившей из-под полотнища мастикой.

При укладке рулонных полотнищ на скате параллельно направлению стока воды и уклонах крыш более 15% наклейку начинают от конька. Конец рулонного материала перепускают через конек на смежный скат на 250 мм. Работу ведут либо от края захватки, передвигаясь от одного фронтонного свеса к другому, либо от ее середины. В целях расположения швов вразбежку и полного использования рулонных материалов первое полотнище (уравнительное) в первом слое кровельного ковра берут половинной ширины, для чего рулон в продольном направлении разрезают пополам.

На рис. 16 показана укладка двухслойного рулонного кровельного ковра на совмещенное покрытие (крышу) с уклоном более 15%.

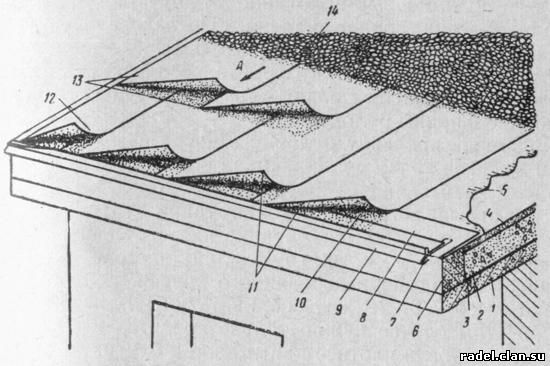

Рис. 16. Укладка двухслойного рулонного ковра на совмещенное покрытие с уклоном более 15%

1 — несущая плита; 2 — теплоизоляционный слой; 3 — пароизоляционный слой; 4 — стяжка; 5 — огрунтовка стяжки; 6 — карнизный блок; 7 — костыли 4Х50 мм (через 600 мм); 8 — дополнительное рулонное полотнище на карнизах и фронтонах; 9 — карнизный фартук; 10 — мастика; 11 — рулонные полотнища первого слоя; 12 — уравнительное полотнище первого слоя; 13 — рулонные полотнища второго слоя; 14 — защитный слой из гравия.

Стрелкой А показано направление стока воды

Подготовив основание на карнизных и фронтонных свесах, устанавливают костыли 7 и наклеивают дополнительные полотнища 8. На костылях закрепляют карнизные фартуки 9, горизонтальные отвороты которых прибивают гвоздями 4Х50 мм к закладным пробкам на свесах через 600 мм. Более надежно крепление фартуков к карнизным или фронтонным доском либо к брускам, уложенным на сливных краях карнизных 6 и фронтонных блоков. Крепление фартуков 9 производят по рис. 18,а. Заготовки фартуков соединяют между собой внахлестку (на 150 мм). Вслед за этим приступают к наклейке рядовых рулонных полотнищ 11 первого слоя кровельного ковра. Уравнительно полотнище 12 наклеивают таким образом, чтобы его продольная кромка вплотную примыкала к фальцу фронтонного фартука.

Второй (наружный) слой рулонного ковра должен быть из полномерных полотнищ 13, которые наклеивают, в направлении справа налево. Последнее полотнище укладывают прямо на уравнительное и продольной кромкой впритык к фальцу фронтонного фартука. В это случае разбежка продольных швов получается равной половине ширины рулона.

Закончив наклейку рулонного ковра, фартучные бутики высотой 20 мм сваливают на его плоскость и таким образом закрепляют сливную кромку ковра, чтобы избежать ее отрыва веером. Поскольку такие буртики устраивают с наклоном 60^o, сваливание их на рулонный ковер не представляет особых трудностей: эту операцию выполняют при помощи деревянного бруска. Если буртики имеют высоту 8 — 10 мм, сваливать их нет необходимости; в этом случае нужно только следить, чтобы края рулонной кровли плотнее примыкали к буртикам.

В процессе наклейки рулонного полотнища щеточник должен передвигаться впереди (немного сбоку) раскатываемого рулона, нанося щеткой мастику вначале на края полотнища двумя продольными мазками (на участки длиной до 0,7 м), а затем между ними поперечными мазками на основание.

При наклейке рулонное полотнище может отклониться в сторону. Чтобы выправить его положение, необходимо увеличить нажим на тот край рулона, который отклоняется. Если это не помогает, укладчик должен отрезать приклеиваемое полотнище от рулона, уложить и приклеить его правильно. Обрезанный конец накладывают на наклеенный с нахлесткой 100 мм, смазывают мастикой, прошпаклевывают и продолжают наклейку в прежнем направлении. Воздушные мешки и вздутия устраняются укладчиком, как описано ранее.

Наклейка «с колена» сильно утомляет рабочего. Поэтому для выполнения данного процесса следует пользоваться катком-раскатчиком (рис. 17), позволяющим кровельщикам работать стоя.

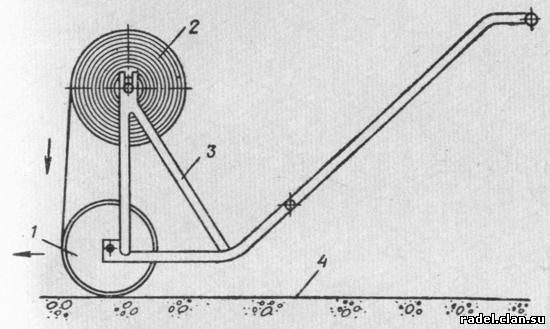

Рис. 17. Каток-раскатчик для наклейки рулонных материалов

1 — пригкимной каток; 2 — полотнище, свернутое в рулон; 3 — трубчатая рама раскатчика; 4 — рулонное полотнище, приклеенное к основанию

Для получения защитного слоя на готовый рулонный ковер черпаками разливают горячую мастику и разравнивают ее гребками до получения слоя толщиной 2 мм. В неостывшую мастику из передвижного бункера или совковой лопатой разбрасывают гравий фракции 3 — 15 мм, подогретый до температуры 90 — 100 ^oС. После остывания мастики избыток гравийной посыпки сметают. Затем таким же образом получают второй защитный слой из гравия.

При наклейке рулонного материала в ветреную погоду направление движения выбирают по ветру, что исключает попадание горячих капель мастики, на укладчика. Чтобы ветер не отрывал полотнища наружного слоя, а также не заносил в продольные нахлестки кровельного ковра пыль и снег, швы на скатах крыши располагают по направлению господствующих ветров.

На рис. 18 показана укладка трехслойной рулонной кровли на совмещенное покрытие с уклоном менее 15%.

Рис. 18. Укладка трехслойного рулонного ковра на совмещенное покрытие (уклон менее 15) с организованным водоотводом

а — общий вид покрытия; б — зажим рулонного ковра на свесах; 1 — огрунтовка стяжки; 2 — стяжка; 3 — жесткий теплоизоляционный слой; 4 — пароизоляционный слой; 5 — несущая плита; 6 — карнизный блок; 7 — закладной брусок; 8 — скоба-костыль; 9 — подвесной желоб; 10 — дополнительное рулонное полотнище; 11 — карнизный фартук: 12 — пробка 80Х80 мм; 13 — карнизный брусок; 14 — доска; 15 — толевый гвоздь 2,5х30 мм (через 500 мм); 16 — то же, через 100 мм; 17 — уравнительное полотнище первого слоя; 18 — все последующие полотнища первого слоя; 19 — уравнительное полотнище второго слоя; 20 — все последующие полотнища второго слоя; 21 — полотнища третьего наружного слоя; 22 — мастика; 23 — защитный слой из гравия; 24 — линии меловой разметки; I, II, III — слои уравнительных полотнищ

Вначале несущие плиты оклеивают полотнищами, образующими пароизоляционный слой 4, по нему укладывают жесткий утеплитель 3, затем наносят цементно-песчаную стяжку 2 и огрунтовку 1. После наклейки рулонных полотнищ 10 шириной в 1/2 нормального полотнища свесы закрывают фартуками 11 из оцинкованной стали. Далее один за другим наклеивают три слоя I — III из полномерных рулонных полотнищ 18, 20 и 21, причем слой I начинают полотнищем 17 шириной 1/3 а, слой II — полотнищем 19 шириной 2/3 нормального. Таким образом получают необходимую сдвижку швов во внутренних слоях кровельного ковра. В остальном устройство трехслойного рулонного ковра ничем не отличается от описанной выше наклейки двухслойного ковра.

"Технология кровельных работ" Е.Т.Самодаев А.С.Козловский
